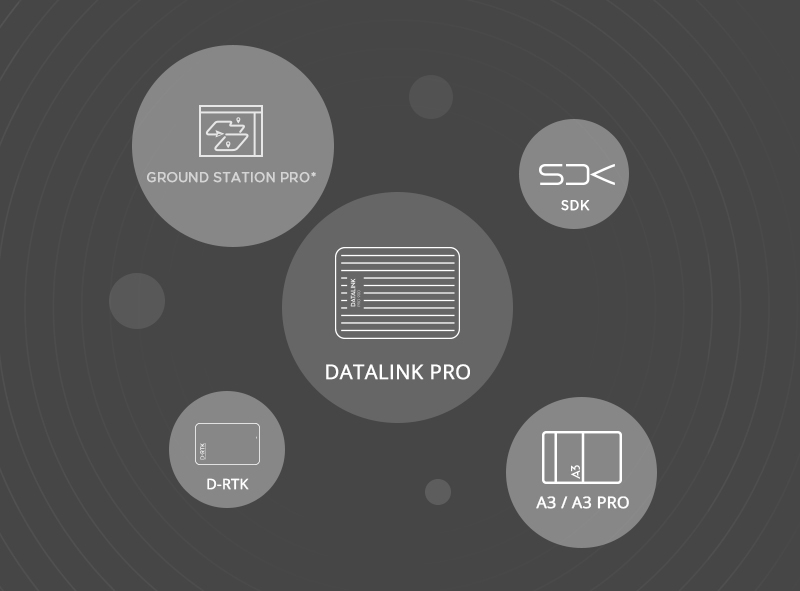

DJI A3およびD-RTKをサポートする DATALINK PRO は、磁気干渉に対して非常に高い耐性のあるワイヤレスデータリンクです。DATALINK PROは、多様な機能と動作モードを備え、さまざまな場面で要求されるニーズを満たします。

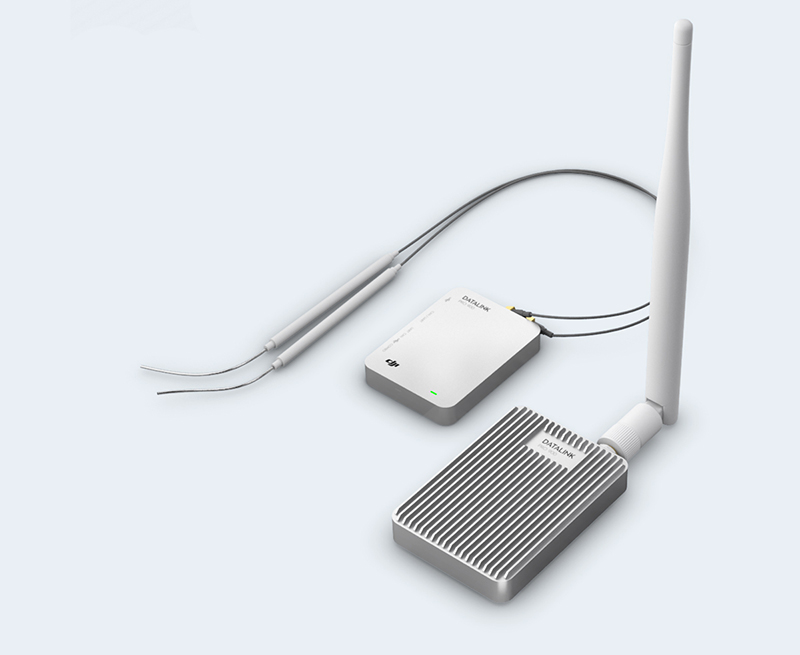

DATALINK PRO
DJI A3およびD-RTKをサポートする DATALINK PRO は、磁気干渉に対して非常に高い耐性のあるワイヤレスデータリンクです。DATALINK PROは、多様な機能と動作モードを備え、さまざまな場面で要求されるニーズを満たします。

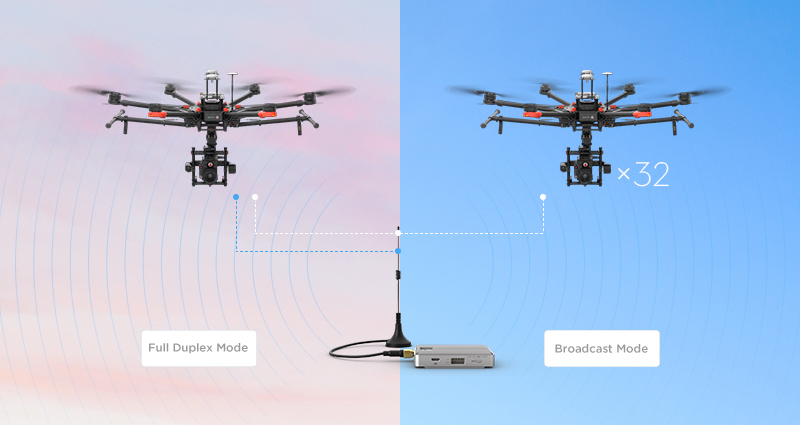

マルチデータ送信モード
2 つのデータ送信モードに対応しています：フルデュプレックスモードおよびブロードキャストモード。フルデュプレックスモードでは、
1つのベースステーションと1つのモバイルステーション間で双方向でデータを送受信できます。ブロードキャストモードでは、
ベースステーションから最大32個のモバイルステーションに同時にデータ送信が行われます。
マルチポート
USB、 CAN、UARTを含めたさまざまなポートを提供しているため、高度にカスタマイズされた機体での使用が可能です。
スイッチを切り替えるだけで、ポートを個別に選択でき、ポート間のデータ送信も自動で行われます。
DATALINK PRO スペック
性能
| 送信電力 | CE:13 dBm; FCC:27 dBm; カナダ:27 dBm; オースト ラリア:27 dBm; 日本:27 dBm; |
|---|---|
| 伝送距離 | DATALINK PRO 900:
|
| 消費電力 | ベースステーション： 1.2 W モバイルステーション： 0.65 W |
電源
| 電圧 |
|
|---|---|
| 最大電流 （送信信号） | DATALINK PRO 400: 230 mA DATALINK PRO 900: 130 mA |
| 最大電流 （受信信号） | 70 mA |
特徴
| 周波数（MHz） | CE:869.525; FCC:903-925.5; カナダ: 903-925.5; オースト ラリア:916.5-925.5; 日本:923.1-926.3； |
|---|---|
| シリアルデータレート | 115,200 bps |
| アンテナオプション | 垂直偏波 |
| 対応しているインター フェイス | USB、UART、CAN |
| 対応している最大モバ イルステーション数 | フルデュプレックスモード：1 ブロードキャストモード：32 グランドステーションモード：最大 5 機* |
| 対応している DJI 製品 | D-RTK |
| 作動温度 | 0～45°C（32～113°F） |
| 保管温度 | -40～85°C（-40～185°F） |
| 湿度 | 5～95 ％（相対湿度） |
| 寸法 （アンテナを含まない） | ベースステーション： 82.9 mm × 51 mm × 14.35 mm モバイルステーション： 57.8 mm × 42.3 mm × 9.35 mm |
| 重量 （アンテナを含まない） | ベースステーション：53 g モバイルステーション：25.5 g |
DATALINK PRO ダウンロード
DATALINK PRO FAQ
-
1.ベースステーション とモバイルステーションをリンクさせる方法を教えてください。
DATALINK PRO ベースステーションの電源をオンにするために、D-RTK グランドシステムのバッテリーの電源をオンにしてください。 DATALINK PRO ベースステーションのリンクボタンを約 3 秒間長押しするとリンクモードに移行します。リンクモード中は、動作ステータス LED は赤と緑に点滅します。 DATALINK PRO モバイルステーションの電源をオンにするために、D-RTK モバイルステーション のバッテリーの電源をオンにしてください。 DATALINK PRO モバイルステーションのリンクボタンを約 3 秒間長押しし、リンクが開始されるのを待ちます。 DATALINK PRO ベースステーションとモバイルステーションとのリンクモードが完了すると、接続が確立されます。 -
2.1つのベースステーションで複数のモバイルステーションと接続することは可能ですか？
接続できるモバイルステーションの数はモードと地域によって異なります。すべてのモバイルステーションをベースステーションとリンクさせた後、出力スイッチを COMBO_SW4 位置に切り替えると、別のモードに変更できます。 ブロードキャストモード：1つのベースステーションから複数（最大32個）のモバイルステーションに伝送するときに使用します。 フルデュプレックスモード：１つの機体を操作するときに使用します。 -
3.フルデュプレックスモードとブロードキャストモードとの違いは何ですか？
ブロードキャストモード：ベースステーションは、複数のモバイルステーションと通信できますが、データ伝送はベースステーションからモバイルステーションへの単方向になります。 フルデュープレックスモード：ベースステーションは、1つのモバイルステーションとリンクし、双方向でデータを送受信できます。 フルデュプレックス モードとブロードキャストモードは DJI Assistant 2 で設定できます。 -
4.4. DATALINK PRO に電力を供給するには、どのような方法がありますか？
標準の8 ピンケーブルまたはUSB ケーブルを D-RTK に接続すると電力が供給されます。 -
5.DATALINK PRO をグランドステーションと併用する場合、D-RTK が必要ですか？
D-RTK の使用は任意ですが、D-RTKを使用すると、より正確に機体を制御でき、全体的な性能が向上します。 -
6.DATALINK PRO はD-RTK 以外にどのような機器に対応していますか？
他の対応機器については、クイックスタートガイドを参照してください。 -
7.飛行中、 DATALINK PRO の信号がロストした場合はどうなりますか？
一時的な信号のロストは D-RTK の使用に影響を及ぼしません。しかし、長時間にわたり信号がロストした場合は D-RTK が正常に機能しなくなります。再び信号を受信するようになると、元どおり操作を再開できます。 -
8.DATALINK PRO の周波数は送信機の周波数と干渉し合いますか？
DATALINK PRO で使用される周波数は 433MHz と 900MHz です。これらの周波数は送信機の周波数と干渉し合いません。 -
9.D-RTK を使わずに DATALINK PRO を使用することができますか？
DATALINK PRO をグランドステーションの発信器として使用することができます。
