赤外線イメージング技術を大きく向上

ZENMUSE XT

赤外線イメージング技術を大きく向上

フリアーシステムとコラボ

DJI Zenmuse XTは、空中からの赤外線イメージ撮影を手軽に行うことが出来る画期的な商品です。DJI独自の優れたジンバルシステムとFLIRの最先端赤外線イメージング技術が統合されたZenmuse XTは、空中赤外線撮影におけるベストな選択です!

  1. ZENMUSE XT
  2. ビデオ
  3. スペック
  4. ダウンロード
  5. 今すぐ購入

赤外線イメージング技術を大きく向上

カメラ

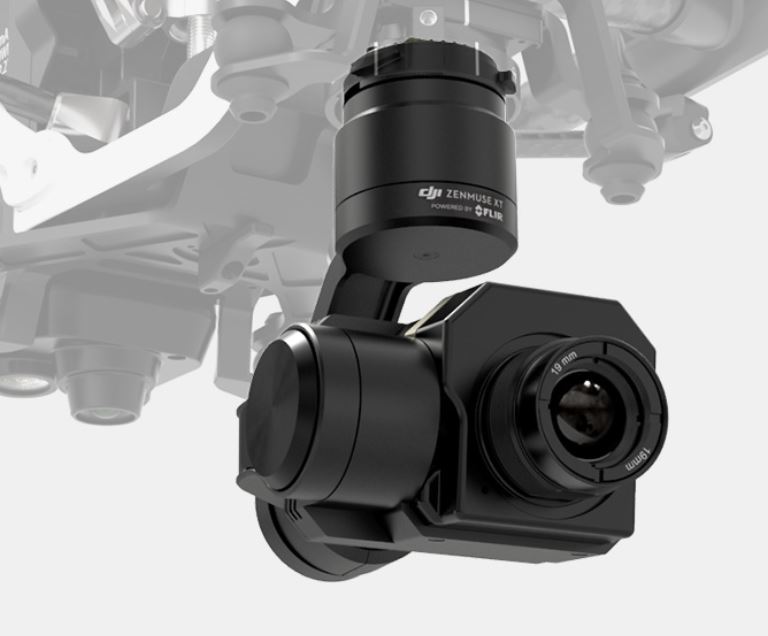

DJI ZenmuseXTのカメラは、FLIRにより開発されました。高感度(50mk)で、640/30 fps 、もしくは 336/30 fpsの赤外線イメージを撮影できます。カメラが様々なビジネスニーズに対応できるように4種類のレンズをご用意しました。高感度ですので、放射測定、分析、そして、テレメトリ(遠隔測定)に理想的な正確性の高い温度測定ができます。安定性のあるDJIのジンバルシステム、そして、360度回転するカメラはスムーズでクリアな映像を実現します。

高性能モデル

迅速に温度差を視覚可

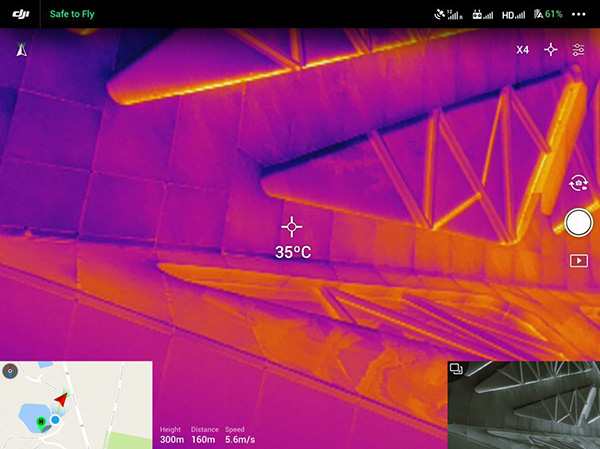

高性能モデルのZenmuse XTでは、リアルタイムに赤外線イメージを確認でき、同時にカメラビュー画面中央に推定温度を表示されるので、温度差が大きい箇所を瞬時に特定できます。

放射測定モデル

詳細な温度データの取得

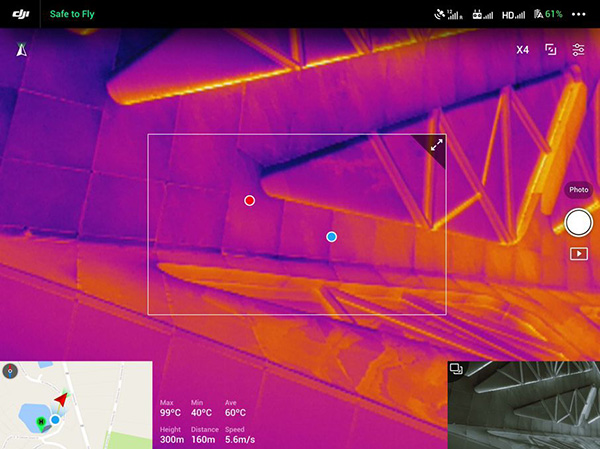

放射測定モデルのZenmuse XTでは、画面上の任意の箇所をタップして推定温度を表示できます。また、選択エリア内の平均温度、最高温度、最低温度を表示することもできます。



ZENMUSE XT 紹介ビデオ

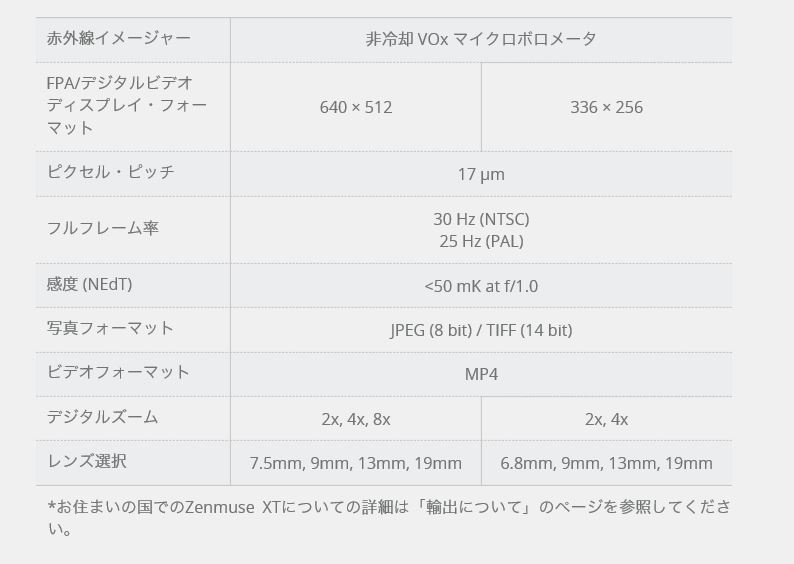

ZENMUSE XT SPEC

一般

名称 Zenmuse XT
寸法 103mm x 74mm x 102mm
重量 270g

カメラ

赤外線カメラ Uncooled VOx Microbolometer
FPA/Digital Video Display Formats 640 × 512 , 336 × 256
ピクセルピッチ 17μm
スペクトルバンド 7.5~13.5μm
フルフレームレート
640 × 512:

30 Hz (NTSC)  25 Hz (PAL)

336 × 256:

30 Hz (NTSC)  25 Hz (PAL)

出力可能フレームレート 7.5 Hz NTSC; 8.3 Hz PAL
感度 (NEdT) <50 mK at f/1.0
シーン範囲(高ゲイン)
640 × 512:

-13° to 275°F (-25° to 135°C)

336 × 256:

-13° to 212°F (-25° to 100°C)

シーン範囲 (ローゲイン) -40° to 1022°F (-40° to 550°C)
スポットメーター Temperatures measured in central 4×4
ファイル保存 microSD
静止画フォーマット JPEG, TIFF
動画フォーマット MP4

レンズモデル

6.8mm, 17μ 336×256 f/1.4; FoV: 49.1°x37.4°; iFoV: 2.519 mr
7.5mm, 17μ 640×512 f/1.4; FoV: 90° x 69°; iFoV: 2.267 mr
9mm, 17μ 640×512 f/1.4; FoV: 69° x 56°; iFoV: 1.889 mr
9mm, 17μ 336×256 f/1.25; FoV: 35° x 27°; iFoV: 1.889 mr
13mm, 17μ 640×512 f/1.25; FoV: 45° x 37°; iFoV: 1.308 mr
13mm, 17μ 336×256 f/1.25; FoV: 25° x 19°; iFoV: 1.308 mr
19mm, 17μ 640×512 f/1.25; FoV: 32° x 26°; iFoV: 0.895 mr
19mm, 17μ 336×256 f/1.25; FoV: 17° x 13°; iFoV: 0.895 mr
最小焦点距離   6.8mm: 2.3 cm  7.5mm: 2.5 cm  9mm: 3.2 cm  13mm: 7.6 cm  19mm: 15.3 cm
焦点距離   6.8mm: 1.2m  7.5mm: 1.2m  9mm: 2.1 m  13mm: 4.4 m  19mm: 9.5 m
過焦点距離   6.8mm: 0.6m  7.5mm: 0.6m  9mm: 1.1 m  13mm: 2.2 m  19mm: 4.8 m

ジンバル

ジンバル精度 ±0.03°
機体への取り付け 着脱可能
操作可能範囲 チルト:-35° to +135°; パン:±320°; ロール:±30°
機械的な可動範囲 チルト:-45° to +135° パン:±320° ロール:-45° to +45°
最大制御速度 120°/s

画像処理& ディスプレー制御

NTSC/PAL (フィールド切り替え可能) yes
画像オプティマイゼ―ション yes
デジタル・ディテール・エンハンスメント yes
極性制御(黒ホット/白ホット) yes
カラー& モノクロパレット (LUTs) yes
デジタルズーム
640 × 512:

2x, 4x, 8x

336 × 256:

2x, 4x

環境

動作環境温度 -10~40℃
保管環境温度 -30~70℃
冷熱衝撃 5 ℃/min
湿度 5~95%

レンズモード

レンズモード 6.8 mm 7.5 mm 9 mm 13 mm 19 mm
17μ 640×512 FoV
iFoV
/ f/1.4
90° x 69°
2.267 mr
f/1.4
69° x 56°
1.889 mr
f/1.25
45° x 37°
1.308 mr
f/1.25
32° x 26°
0.895 mr
17μ 336×256 FoV
iFoV
f/1.4
49.1° x 37.4°
2.519 mr
/ f/1.25
35° x 27°
1.889 mr
f/1.25
25° x 19°
1.308 mr
f/1.25
17° x 13°
0.895 mr
過焦点距離 2.3 cm 2.5 cm 3.2 cm 7.6 cm 15.3 cm
過焦点距離 1.2 m 1.2 m 2.1 m 4.4 m 9.5 m
過焦点被写界深度 0.6 m 0.6 m 1.1 m 2.2 m 4.8 m
