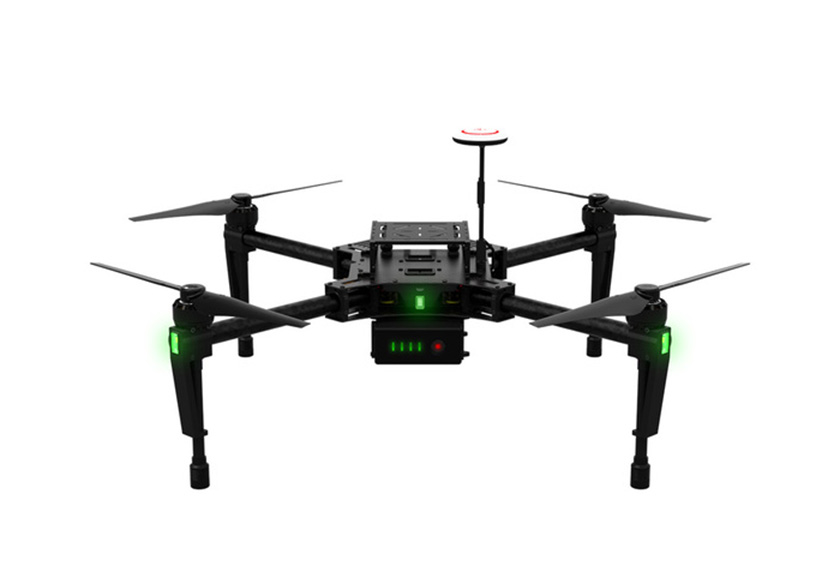

開発者向けクワッドコプタ―
空撮の未来はどうなるのか?
その答えを生み出すことができるのはあなたです。研究であれ、ビジネスあれ、楽しみのためであれ使用目的が何であっても、
Matrice 100は、安定した柔軟性のある高機能プラットフォームなので、あなたの夢を実現することができます。

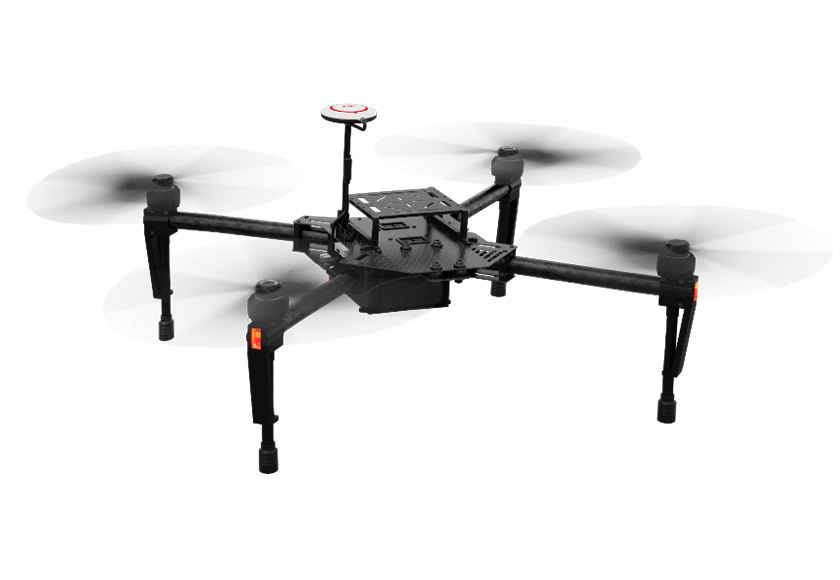

完全な飛行プラットフォーム
すぐに飛ばし始めることができ、安定した信頼性のある飛行を楽しむことができます。Matrice 100にはDJIの容易に飛行できる技術が組み込まれており、さらにはフライトコントローラーや推進システム、GPS、DJI Lightbridge、専用送信機、充電式バッテリーが装備されています。本システムは、飛行に必要な最も複雑な作業を自動的に管理するため、ご自分の作業に集中することができます。
開発者向けクワッドコプター

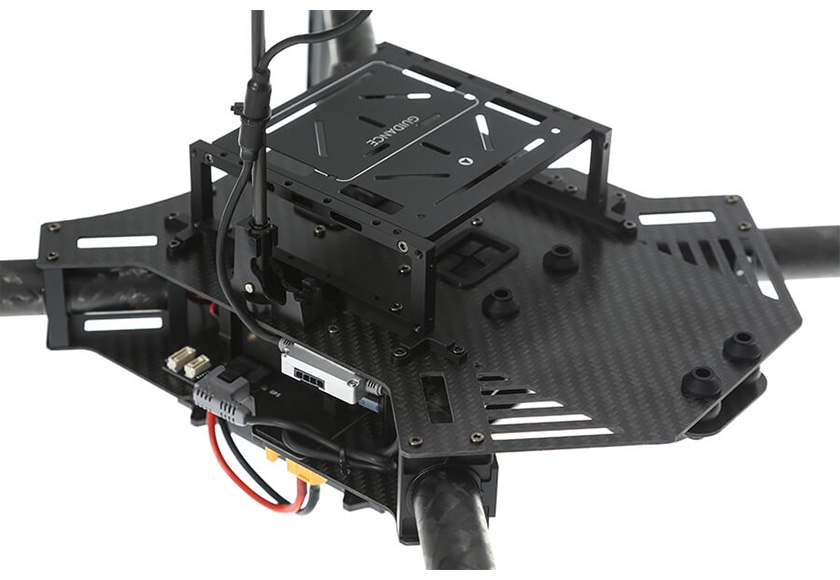

追加拡張ベイにより、コンポーネントの追加、最大積載量のカスタマイズを可能にし、お好きなデバイスを積載してフライトできます。カメラ、センサー、コンピュータボード、通信ツールなどを積んでフライトし、鳥瞰からの複雑な作業を完了させます。ユニバーサル電源と通信ポート
DJI またはサードパーティのデバイスの接続に幅広く対応してフライトが可能であり、リアルタイムで地上からデータ転送を行うことができます。Matrice 100 にはデュアルパラレル CAN ポートがあり、Guidance センサーシステムやデュアルパラレル UART ポートなどの DJI デバイスの接続や、お好みのサードパーティデバイスへの接続が可能です。お使いのデバイスを取り付けてのフライトが簡単になりました。デュアルバッテリーコンパートメント
追加バッテリーコンパートメントを増やし、最大 40 分間* のフライト時間を達成します。これにより、お使いのプラットフォームとフライトに使用したい追加デバイスまたはアクセサリーを活用できます。
*フライト時間は最大積載量およびフライト状況により変動します。最大 40 分間のフライト時間は、デュアル TB48D バッテリーと追加の積載量がない状態でのホバリングにより試験されています。カスタマイズ可能な取り付けとバランシング
バッテリーとMatrice 100 機体周辺にあるその他のコンパートメントの位置調整により、完璧なバランスと理想的なフライト体験を実現します。お使いのコンポーネントをお好きな場所に取り付け、お使いのシステムを最大限に活用してください。
トルク改善のための調整可能アームアングル
ご希望のフライトニーズへ柔軟に対応するため、4 つのアームそれぞれのアームアングルを素早く簡単に調整します。3 つの角度でアームをチルトさせることにより、ヨートルクの改善と反応性を改善しました。

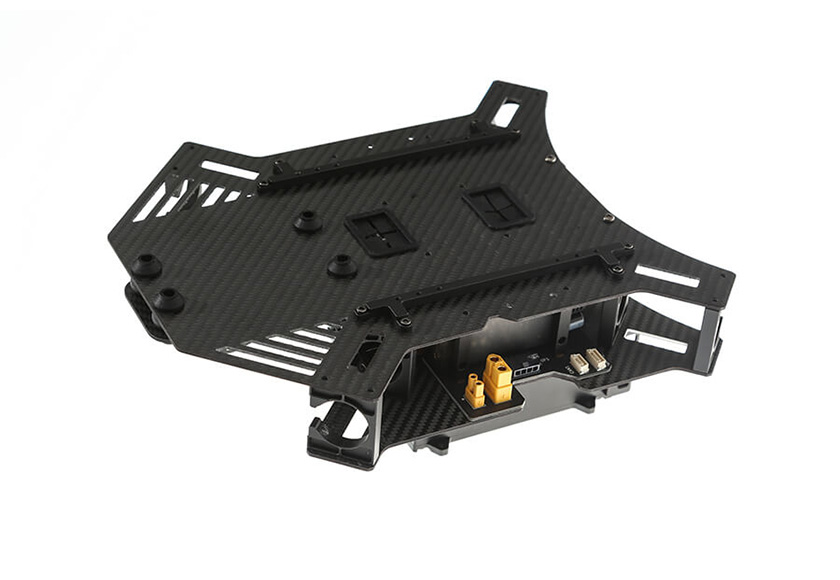

振動を半減させ、剛性と強度を併せ持つシステム
振動の軽減、剛性の強化、無類の信頼性を達成するため、お使いの Matrice 100 は強靭で軽量なカーボンファイバー製です。各アームには DJI の新しい柔らかな振動吸収素材が使用されており、強力なモーターからの反動を実質的に相殺することにより、お使いの主要コンポーネントを安定的に稼働させ、今までにない精度を達成しています。
高反応性クイックリリース着地パッド
革新的な着地パッド、つまり機体の「足」にあたる部分は、着地時にお使いの Matrice 100 を保護するため各アームのベースへ取り付けられています。これらのパッドは衝撃を大幅に削減し、お使いのシステムを保護し、プラットフォームの突然の離陸リスクを排除します。交換やアップグレードのための取外しも、簡単で迅速に行うことができます。
専用リモコン
Matrice 100 同梱のカスタマイズ可能な、長距離対応リモコンにより、お使いのプラットフォームを制御します。最大 1.2 マイル* (5km)の操作範囲、充電式バッテリー、完全調整型コントロール、モバイルデバイス接続用出力により、フライト中にお使いのシステムを完全に制御できます。
*干渉のないオープンスペースで試験された最大距離であるため、お住まいの地域の規制により異なる場合があります。
モバイルアプリの完全サポート
多機能な DJI パイロットアプリでフライトを楽しんだり、DJI SDK による自作アプリを作成することもできます。お使いのタブレットやスマートフォンに接続するだけで、ライブビューを見たり、デバイスを制御したり、リアルタイムマップにアクセスしたりすることができます。

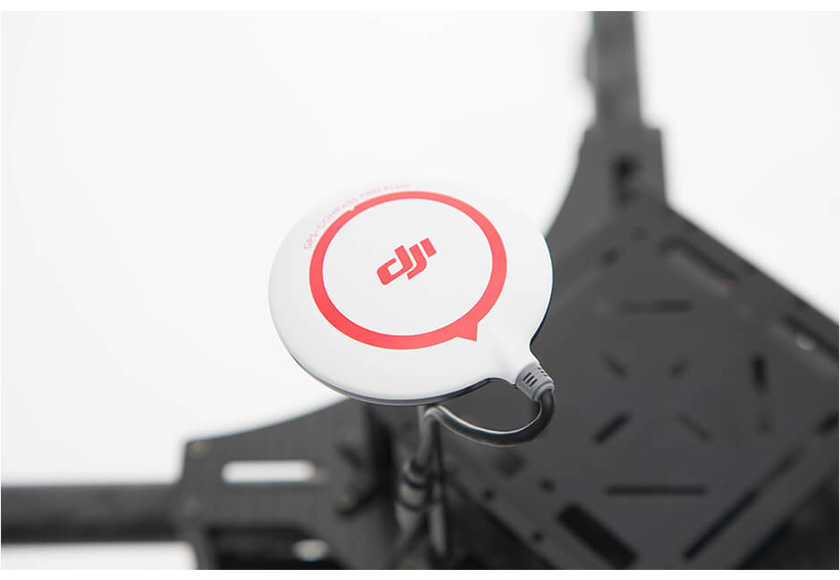

強化 GPS
折りたたみ式マウントに取り付けられている強化 GPS により、素早い衛生情報の取得、より正確な位置情報およびフライトプランを実現することで、お使いの Matrice 100 の位置をリアルタイムに追跡します。
アップグレードされたフライトコントローラーと統合型ライトブリッジ
DJI の新型 N1 フライトコントローラーにより、お使いの Matrice 100 をあらゆるフライト中に安定的にし、命令に対して応答性能を向上させています。データ転送とライブ HD ビュー (DJI の X3 カメラおよびジンバル使用時)により、同梱の DJI ライトブリッジはフライト範囲を最大 1.2 マイル* (5km)まで拡大します。
*干渉のないオープンスペースで試験された最大範囲であるため、お住まいの地域の規制により異なる場合があります。
特製推進システム
高評価をいただいている DJI E800 電気推進システムのアップグレードバージョンにより、お使いの Matrice 100 に電源を供給し、より長時間のフライトを可能にします。4つの強力なブラシレスモーターと4つの超高速電気的スピードコントローラーがプラットフォームに統合されており、フライト中の完璧な制御性能を提供します。強度と最大積載量を向上させ、必要なシステム構築の柔軟性が増しています。

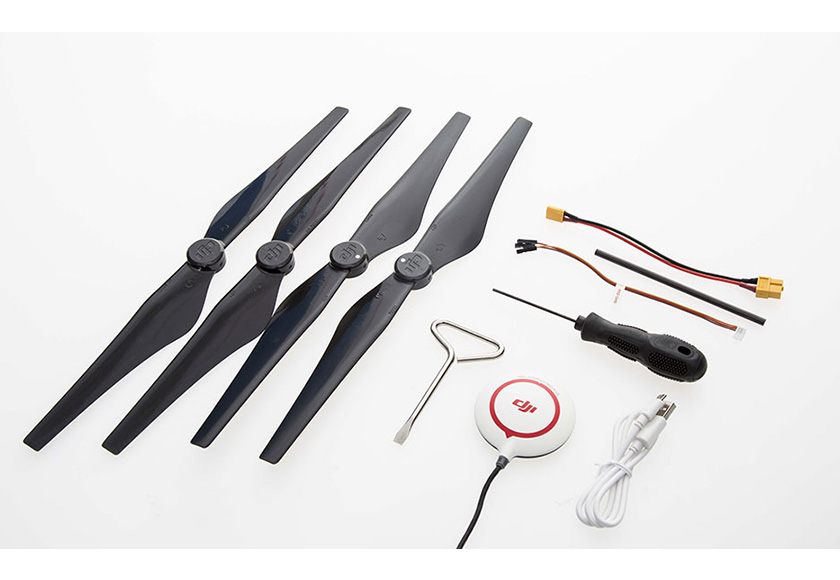

機能性向上のための互換パーツ
Matrice 100 は幅広い DJI アクセサリーに互換しています
MATRICE 100 紹介ビデオ
MATRICE 100 SPEC
構造
対角寸法 | 650mm |
---|---|
重量(TB47Dバッテリー搭載時) | 2355g |
重量(TB48Dバッテリー搭載時) | 2431g |
最大離陸重量 | 3400g |
拡張ベイ重量 | 45g |
バッテリーコンパートメント重量 | 160g |
カメラ搭載時Zenmuse X3ジンバル重量 | 247g |
推進システム
モーターの型式 | DJI 3510 |
---|---|
プロペラの型式 | DJI 1345s |
ESCの型式 | DJI E SERIES 620D |
その他
動作環境温度 | -10~40°C |
---|
充電器
型式 | A14-100P1A |
---|---|
電圧出力 | 26.3 V |
定格電力 | 100 W |
バッテリー(別売)
名称 | インテリジェント・フライト・バッテリー |
---|---|
型式 | TB48D |
容量 | 5700mAh |
電圧 | 22.8V |
バッテリータイプ | LiPo 6S |
電力量 | 129.96Wh |
正味重量 | 676g |
動作環境温度 | -10~40°C |
保管環境温度 |
|
充電温度 | 0~40°C |
最大充電電力 | 180W |
性能
ホバリング精度(PモードでGPS使用時) | 垂直:0.5m、水平:2.5m |
---|---|
最大角速度 | ピッチ:300°/s、ヨー:150°/s |
最大チルト角 | 35° |
最大上昇速度 | 5m/s |
最大下降速度 | 4m/s |
最大風圧抵抗 | 10m/s |
最大速度 |
|
ホバリング時間 (TB47Dバッテリー搭載時) |
ペイロードなし:22分、ペイロード500g:17分、 ペイロード1kg:13分 |
ホバリング時間 (TB48Dバッテリー搭載時) |
ペイロードなし:28分、ペイロード500g:20分、 ペイロード1kg:16分 |
ホバリング時間 (2個のTB47Dバッテリー搭載時) |
ペイロードなし:33分 |
ホバリング時間 (2個のTB48Dバッテリー搭載時) |
ペイロードなし:40分 |
ホバリング時間 (TB47DバッテリーおよびZenmuse X3搭載時) |
ペイロードなし:19分 |
ホバリング時間 (TB48DバッテリーおよびZenmuse X3搭載時) |
ペイロードなし:23分 |
フライトコントロールシステム
型式 | N1 |
---|
送信機
名称 | C1 |
---|---|
動作周波数 |
|
伝送距離 | 2 km(屋外で遮るものがない状態) |
EIRP |
|
ビデオ出力 | USB、Mini-HDMI |
電源 | 内蔵バッテリー |
充電器 | DJI純正充電器 |
2パイロット機能 | マスター・スレーブ接続 |
モバイルデバイス・ホルダー | スマートフォンおよびタブレットに対応 |
出力電力 | 9 W |
動作環境温度 | -10~40°C |
保管環境温度 |
|
充電温度 | 0~40°C |
バッテリー | 6000 mAh LiPo 2S |
モバイルデバイス最大幅 | 170mm |
バッテリー (標準)
製品名 | インテリジェント・フライト・バッテリー |
---|---|
型式 | TB47D |
容量 | 4500mAh |
電圧 | 22.2V |
バッテリータイプ | LiPo 6S |
電力量 | 99.9Wh |
正味重量 | 600g |
動作環境温度 | -10~40°C |
保管環境温度 |
|
充電温度 | 0~40°C |
最大充電電力 | 180W |
マニュアル・ソフトウェア
ファームウェア
-
Firmware Update Package (Zenmuse Z3) v.01.09.01.402016-11-10
-
Firmware Update Package (Zenmuse X5) v.1.3.1.002016-04-13
-
Firmware Update Package (Zenmuse X3) v.1.3.1.002016-04-13
-
Firmware Update Package (Zenmuse X5) v.1.2.0.802016-03-02
-
Firmware Update Package (Zenmuse X3) v.1.2.0.802016-03-02
-
ファームウェアのアップデート方法2016-03-04
-
リリースノート(英語版)2016-04-13
文書
-
新しいメカニカル構造 V1.42015-10-29
-
ユーザーマニュアル V1.22015-10-29
-
同梱物2016-03-04
-
M100 CAD v1.02015-09-17
-
免責事項および安全ガイドライン v1.62017-07-17
-
インテリジェントバッテリー安全ガイドライン v1.02015-09-01
-
N1ビデオエンコーダーユーザーマニュアル2015-08-26
DJI GO アプリ
iOS バージョン v3.1.22.
iOS 8.0 以後のバージョンが必要です。 iPhone 5s, iPhone SE, iPhone 6, iPhone 6 Plus, iPhone 6s, iPhone 6s Plus, iPhone 7, iPhone 7 Plus,iPod touch 6,iPad Pro, iPad Air, iPad Air Wi-Fi + Cellular, iPad mini 2, iPad mini 2 Wi-Fi + Cellular, iPad Air 2, iPad Air 2 Wi-Fi + Cellular, iPad mini 3, iPad mini 3 Wi-Fi + Cellular, iPad mini 4, and iPad mini 4 Wi-Fi + Cellularに対応しています。 このアプリの最適なモバイルデバイスは iPhone 7, iPhone 7 Plus。
Android バージョン v3.1.22.
Android 4.1.2 以後のバージョンが必要です。LG V20, VIVO X9, OPPO R11, Google Pixel, Nexus 6P, Huawei P9, Huawei MATE 9, Samsung Galaxy Tab S2, Samsung Galaxy S5, Samsung Galaxy S6 Edge, Samsung Galaxy S6, Samsung Galaxy S7, Samsung Galaxy S7 Edge, Samsung Galaxy S8, Samsung Galaxy S8+, Samsung Galaxy Note 8, Samsung Galaxy Note 5, MI 6, MI5.に対応しています。
*その他のAndroidデバイスについては試験及び開発中のため、今後ご利用いただける予定です。
MATRICE 100 FAQ
-
1.私のMatrice 100は、ホバリング時に2〜3メートル下がるのはなぜですか? この問題を解決するにはどうすればよいですか?
この問題は、主に気圧計によって引き起こされます。 気圧計は高さを維持するために使用されるが、気圧計の正確さのために偏差が生じることがある。
気圧計は、プロペラが回転することによって引き起こされる空気流の妨害からの干渉に遭遇する可能性がある。
また、気圧計の性能は、強風や建物間の異常な気流などの環境条件の影響を受ける可能性があります。
さまざまな状況で一定の高度を維持するためには、ビジョンセンサや超音波センサなどの追加のセンサを使用する必要があります。
